Клапан-расходомер отсекатель КРО-3 служит для определения расхода воздуха при работе вентиляторов типа ЭРВ-72-3 с ручным приводом. Более того, КРО-3 предназначен для перекрытия отверстия напорного патрубка вентилятора при его остановке или снижении производительности.

Клапаны-расходомеры отсекатели КРО производства ООО «Опытный завод оборудования защитных сооружений» выпускаются согласно ТУ 28.25.20-012-52404267-2018.

Устройство клапана-расходомера отсекателя КРО-3

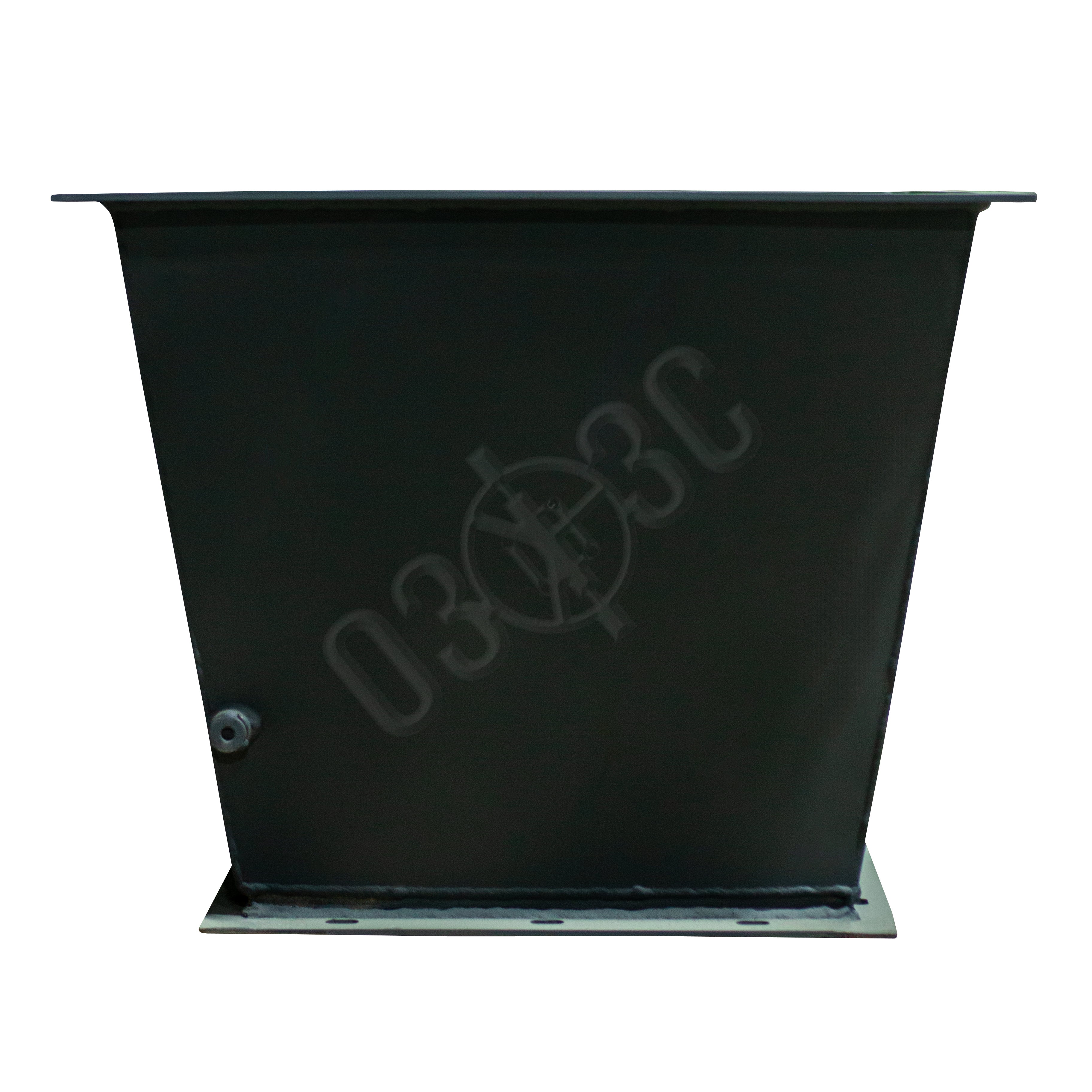

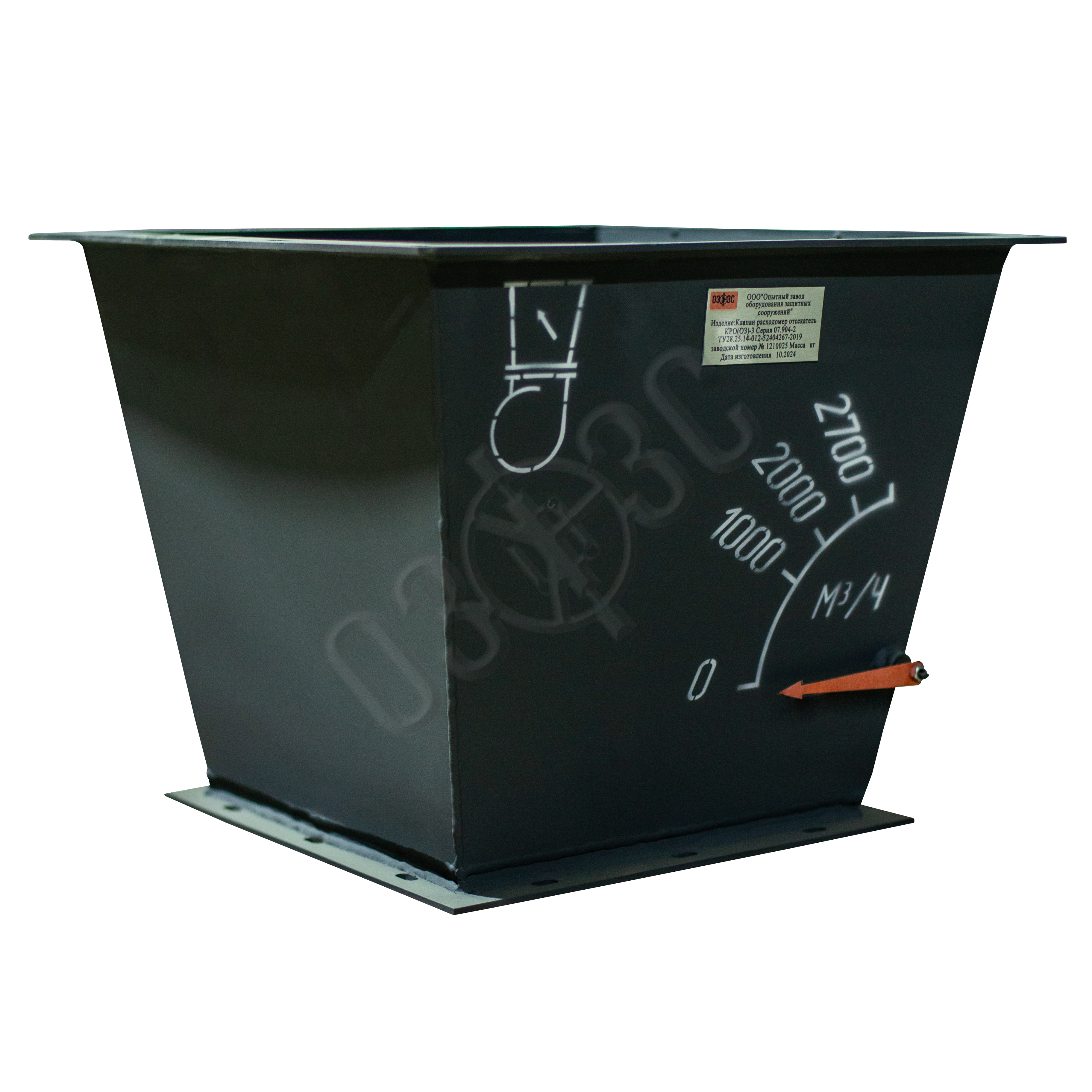

Клапан-расходомер отсекатель КРО-3 монтируется к выходному патрубку вентилятора ЭРВ-72-3. Он изготовлен из металлического корпуса, в который входит диффузор и рабочая часть на стальном фланце.

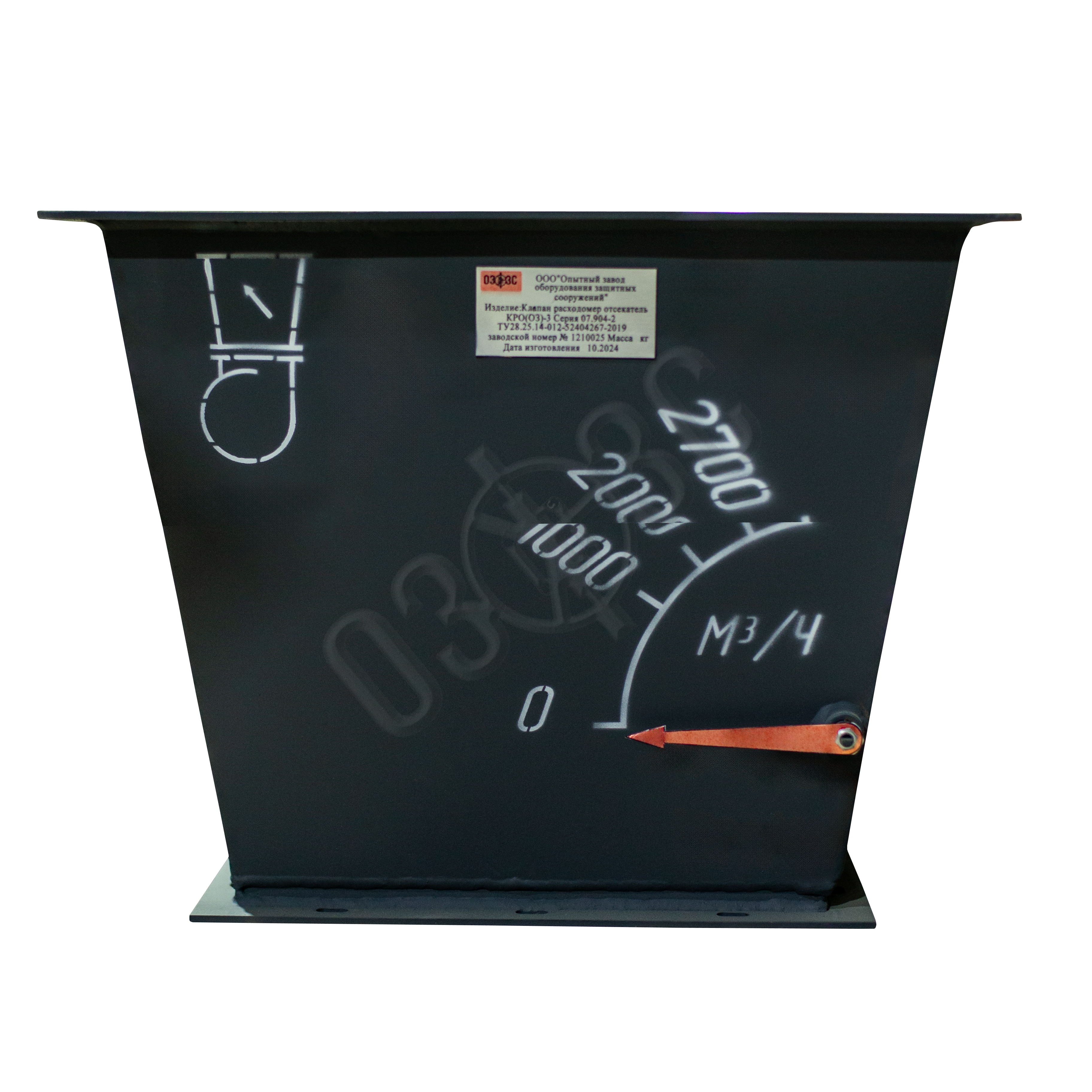

Ось, выполняющая роль индикатора расхода воздуха, размещена в фланцевых выточках на втулках. Для достижения плотного соприкосновения створок с корпусом, внутренняя поверхность фланца имеет расточку. Это предотвращает переток воздуха через отключенный вентилятор.

Принцип работы клапана-расходомера

При запуске приточной системы вентиляции в рабочий режим створки плавно открываются под действием динамического давления воздушного потока. При этом ось стабильно отображает производительность вентилятора как при электрическом, так и при ручном приводе.

Когда воздушный поток прекращается, створки опускаются под давлением собственного веса и противовесов. Затем они закрывают сечение корпуса клапана. Противовесы обеспечивают плавность открытия рабочего органа при действии воздушного потока и быстрое надежное закрытие сечения клапана при отключении вентилятора.

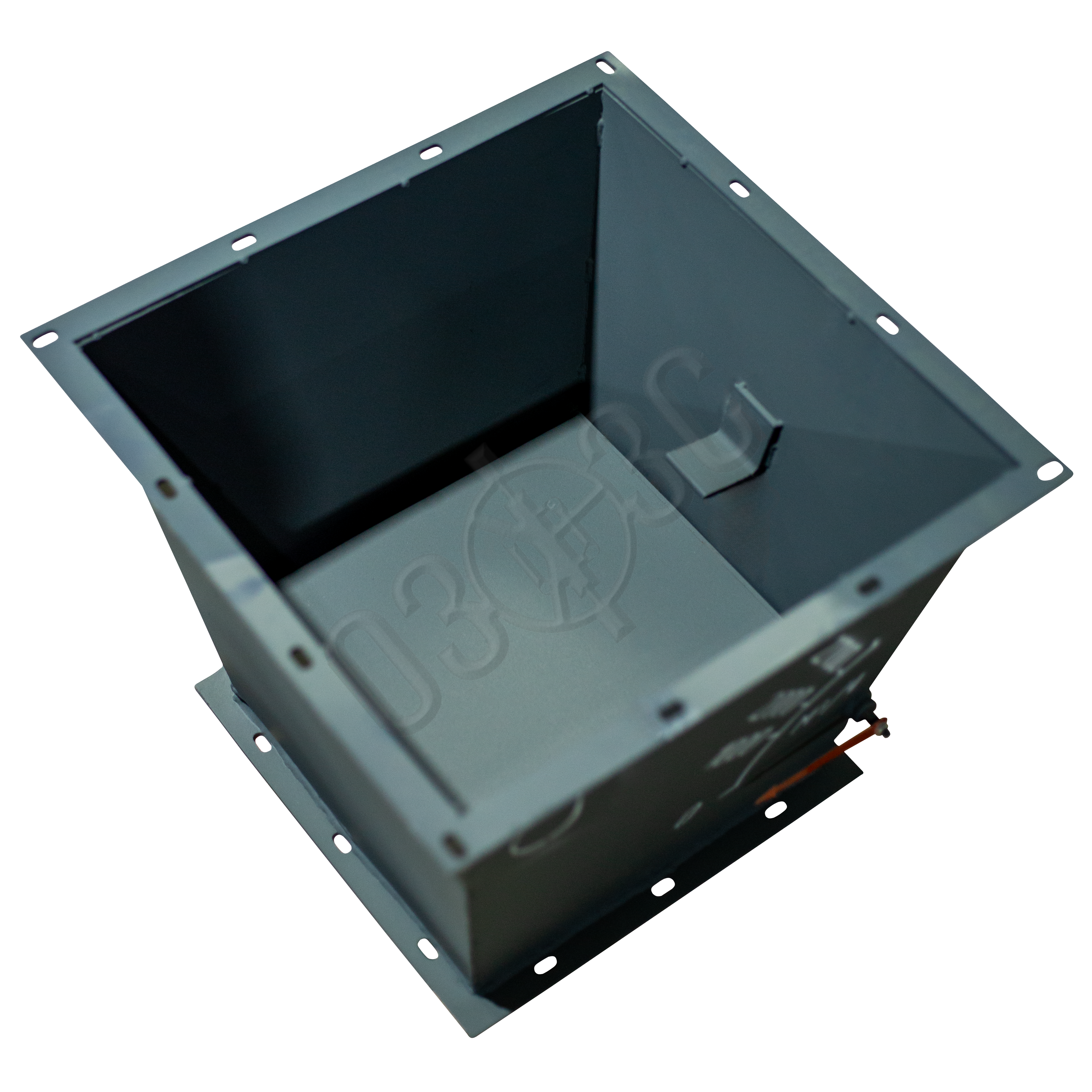

Испытания показали, что наилучшие аэродинамические характеристики клапана достигаются при наложении створок относительно вертикальной оси под углом 8-10°. В этом случае створки устойчивы против динамического потока и создают наименьшее аэродинамическое сопротивление. Для их фиксации в этом положении в корпусе клапана предусмотрен ограничитель хода створок. Ограничитель одновременно служит для предотвращения возможности складывания их в одну сторону.

Маркировка клапана-расходомера отсекателя КРО-3

Условные обозначения маркировки клапана-расходомера отсекателя КРО-3:

К — клапан;

Р — расходомер;

О — отсекатель;

3 — тип исполнения.

Комплект поставки клапана-расходомера отсекателя

В комплект поставки клапана-расходомера отсекателя КРО-3 входит:

— Клапан-расходомер отсекатель КРО-3 — 1 шт.;

— Паспорт — 1 шт.;

— Техническое описание — 1 шт.;

— Руководство по эксплуатации — 1 шт.

Срок годности клапанов-расходомеров отсекателей

Завод-изготовитель гарантирует соблюдение качественных и технических характеристик клапанов согласно паспорту при условии соблюдения эксплуатационных условий и режима хранения. Завод-изготовитель имеет право вносить изменения в конструкцию, не влияющие на защитные и герметические свойства изделия.
