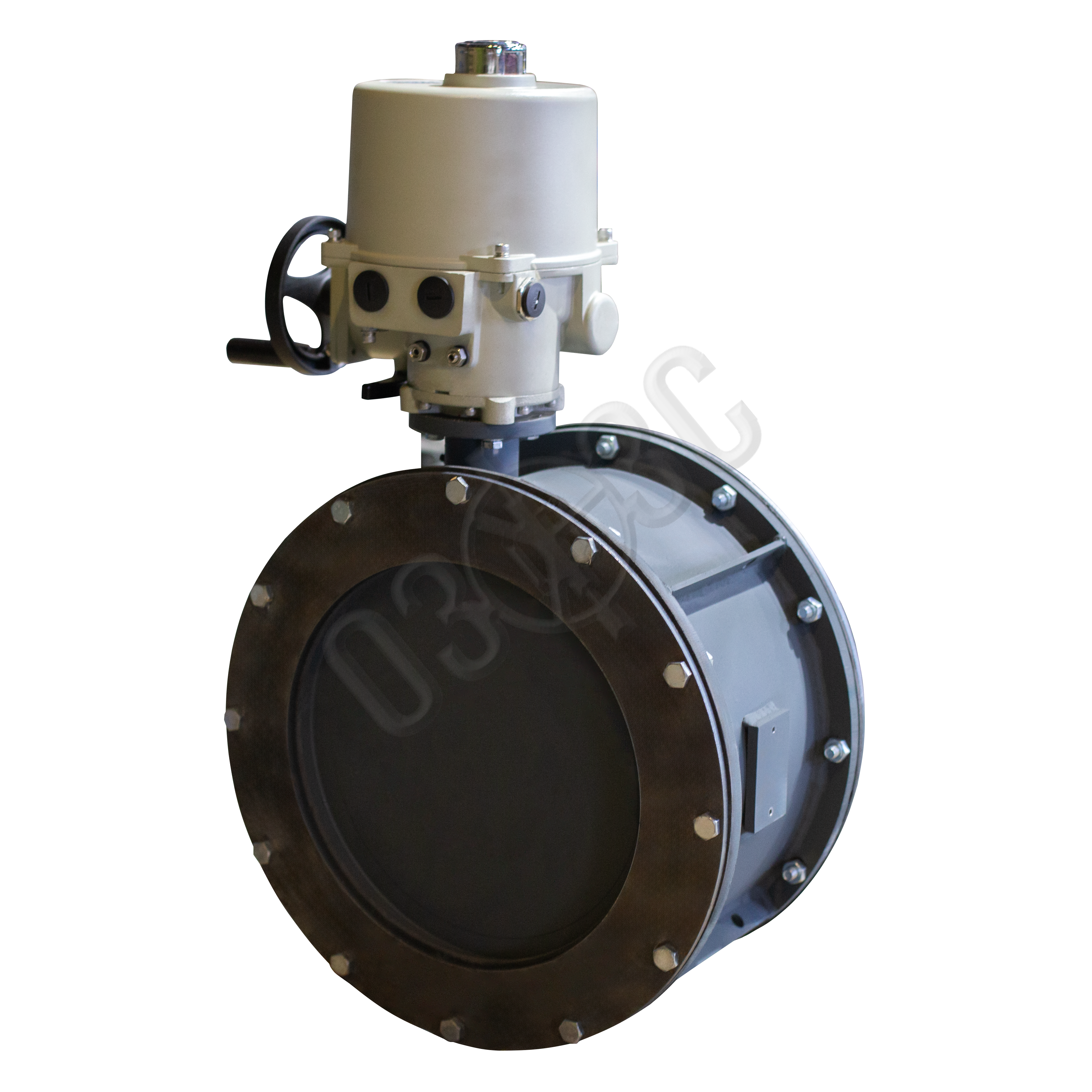

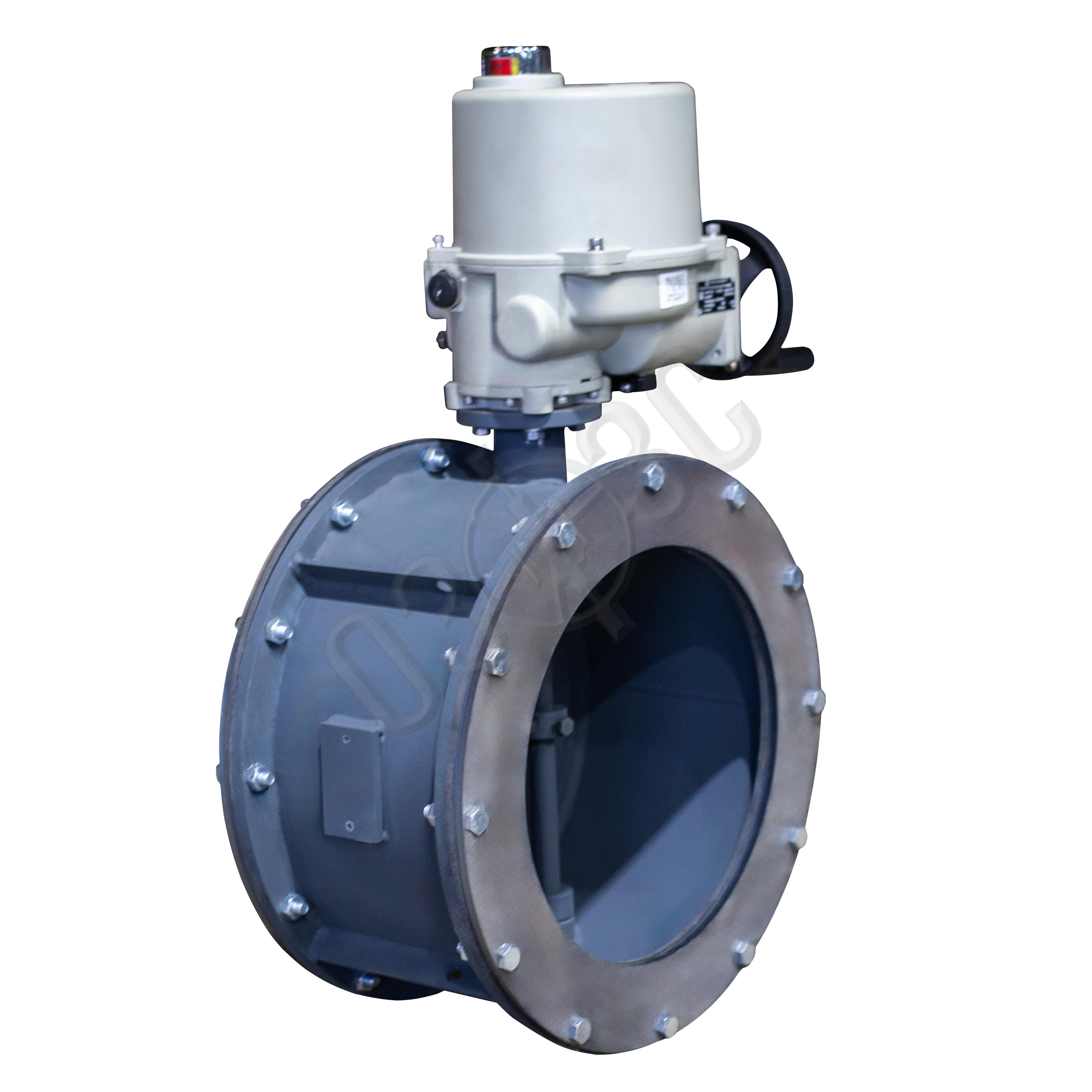

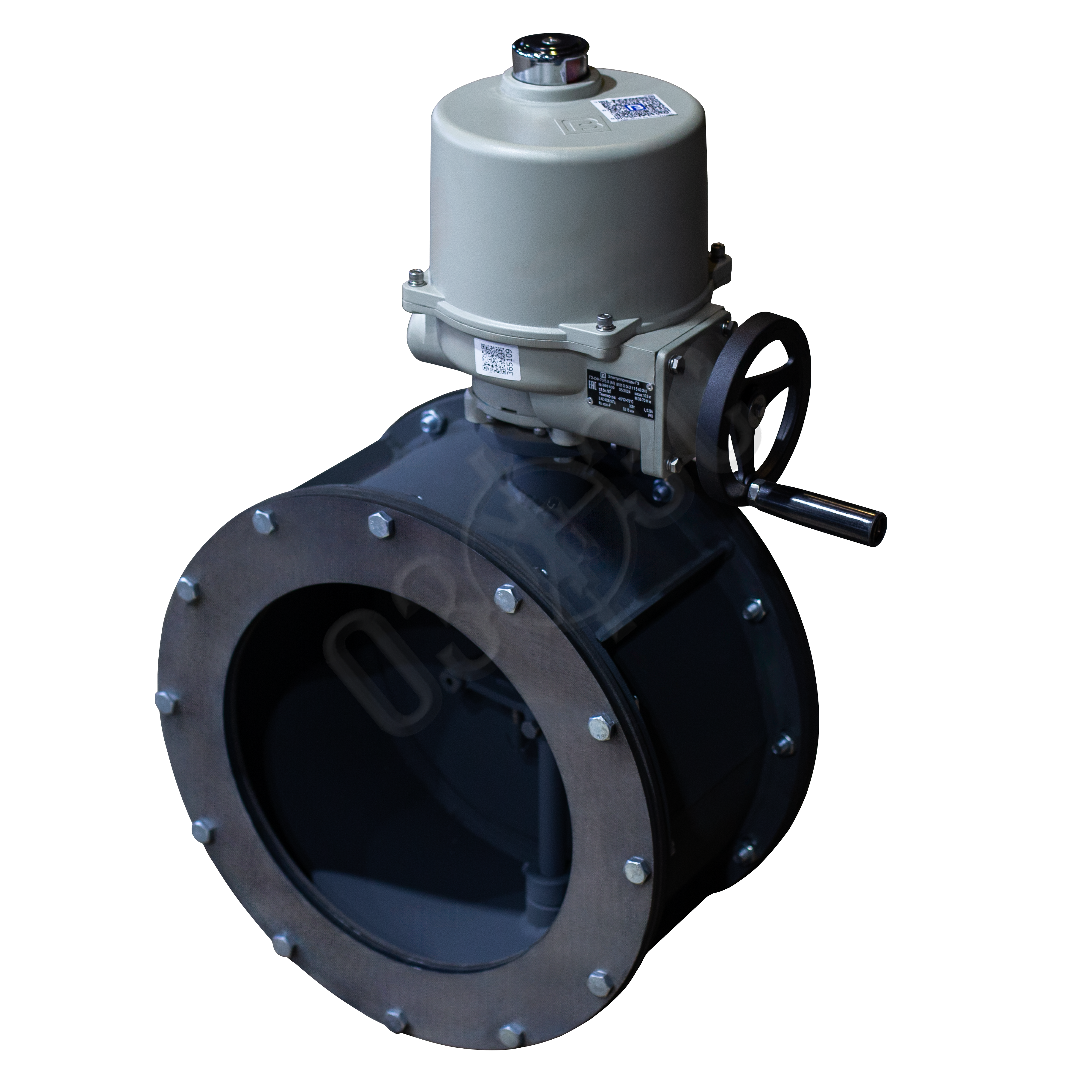

Клапан герметический вентиляционный фланцевый с электроприводом ГК ИА 01009-400 служит для блокировки поступления внешнего воздуха в помещение защитного сооружения гражданской обороны. Клапан эксплуатируется с рабочей температурой воздуха от -30 до +40°С.

Клапаны герметические вентиляционные ГК ИА(ОЗ) 01009 производства ООО «Опытный завод оборудования защитных сооружений» выпускаются согласно ТУ 28.14.11-001-52404267-2018.

Назначение клапанов герметических вентиляционных фланцевых ГК ИА 01009

Клапаны герметические вентиляционные фланцевые ГК ИА 01009 предназначены для отключения входящих воздушных масс, поступающих из внешней среды в помещение ЗС ГО. Более того, клапаны используются для отключения перетекания воздуха между различными помещениями убежища. Изделия комплектуются электрическим приводом. Данные устройства устанавливаются во внутренних вентиляционных системах ЗС ГО в качестве запорных механизмов. Помимо этого, герметические клапаны находят применение в промышленных сферах, на производственных предприятиях, в помещениях атомных электростанций и метрополитенов.

Герметические вентиляционные клапаны с электрическим приводом комплектуются ответными фланцами и изготавливаются из стали. Выпускаются клапаны с различным диаметром тарели: 200 мм, 300 мм, 400 мм и 600 мм, а также большого диаметра — 800 мм, 1000 мм и 1200 мм. Они маркируются как ГК ИА 01012-200, ГК ИА 01009-300, ГК ИА 01009-400, ГК ИА 01009-600, ГК ИА 01009-800, ГК ИА 01009-1000, ГК ИА 01009-1200. Модели гермоклапанов с электрическим управлением отличаются друг от друга входным диаметром клапана, формой рычага, наличием кольца, ограничителя.

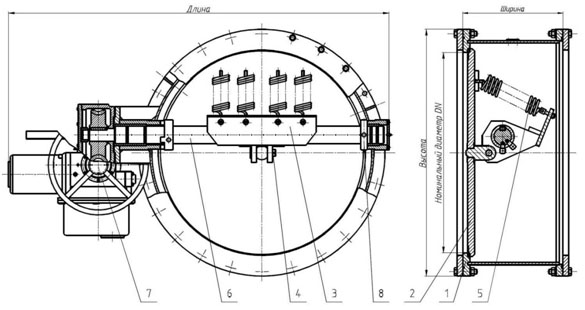

Структура клапана герметического вентиляционного фланцевого с электроприводом ГК ИА 01009-400

Структура клапана герметического вентиляционного фланцевого с электроприводом ГК ИА 01009-400 включает в себя следующие элементы.

— Корпус. Корпус имеет сварную конструкцию. При открытом затворе (тарели) воздух проходит через корпус клапана. В закрытом состоянии движение воздуха блокируется.

— Тарель или затвор. Тарель является запорным элементом, который герметично перекрывает проходное сечение устройства.

— Рычаг. Рычаг обеспечивает прижатие тарели к уплотнительной поверхности корпуса.

— Ось. Ось соединяет тарель с рычагом.

— Пружина. Пружина предназначена для стабилизации тарели на потоке и обеспечивает открытие и закрытие клапана. При необходимости пружины в клапане ГК ИА регулируются с помощью винтов.

— Вал. Вал передает движение от привода через рычаг тарели.

— Электропривод. Электропривод приводит вращательные действия на вал.

— Ограничитель. Ограничитель служит для работы гермоклапана при вертикальном или наклонном расположении вала.

Электродвигатели для ГК ИА поставляются марки Н-А2-07, Н-А2-12, Н-61-08, ГЗ-Б.200/24. Заказчик имеет право изменить марку двигателя при соблюдении рабочих характеристик.

Электроконтактные датчики, которыми снабжаются клапаны ГК, указывают крайние положения тарели «Открыто» и «Закрыто».

С помощью ответного фланца герметические клапаны ГК монтируются в воздуховоды систем вентиляции. Рядом устанавливаются люк-вставки ЛВ для осмотра и технического обслуживания внутренних компонентов гермоклапанов ГК ИА.

Маркировка клапанов герметических вентиляционных фланцевых

Каждый клапан ГК ИА маркируется в соответствии с требованиями нормативной документации СНиП.

Условные обозначения маркировки клапанов:

ГК — герметический клапан;

ИА(ОЗ) — серия клапана, завод-изготовитель (в данном случае — ООО «ОЗОЗС»);

01009 — исполнение клапана;

400 — условный проход, Dy, мм.

Клапаны герметические по индивидуальному заказу

Наша компания готова изготовить герметические клапаны по индивидуальным размерам. Внесение изменений в конструкцию допускается, если они не влияют на герметические свойства изделия.

Срок годности клапанов герметических вентиляционных с электроприводом

Завод-изготовитель гарантирует соблюдение качественных и технических характеристик клапанов согласно паспорту при условии соблюдения эксплуатационных условий и режима хранения. Завод-изготовитель имеет право вносить изменения в конструкцию, не влияющие на защитные и герметические свойства изделия.

Наши специалисты предоставляют услуги по техническому обслуживанию гермоклапанов ГК ИА на месте. В случае необходимости мы осуществляем ремонт или замену неисправных деталей.

Заказ клапана герметического вентиляционного фланцевого с электроприводом ГК ИА 01009-400 на сайте ООО «СПН»

Вы можете оформить заказ на изготовление клапана герметического вентиляционного фланцевого с электроприводом ГК ИА 01009-400 через компанию ООО «СПН». Для этого позвоните нам по номеру 8 (800) 101-33-23 или отправьте запрос на электронную почту info@ooospn.com.

Оплата и доставка ГК ИА 01009-400

Цена на клапан герметический вентиляционный фланцевый с электроприводом ГК ИА 01009-400 уточняется в коммерческом предложении. Кроме всего прочего, доставка осуществляется по всей стране удобным для вас способом. Так, стоимость доставки может быть обсуждена с нашим специалистом.
