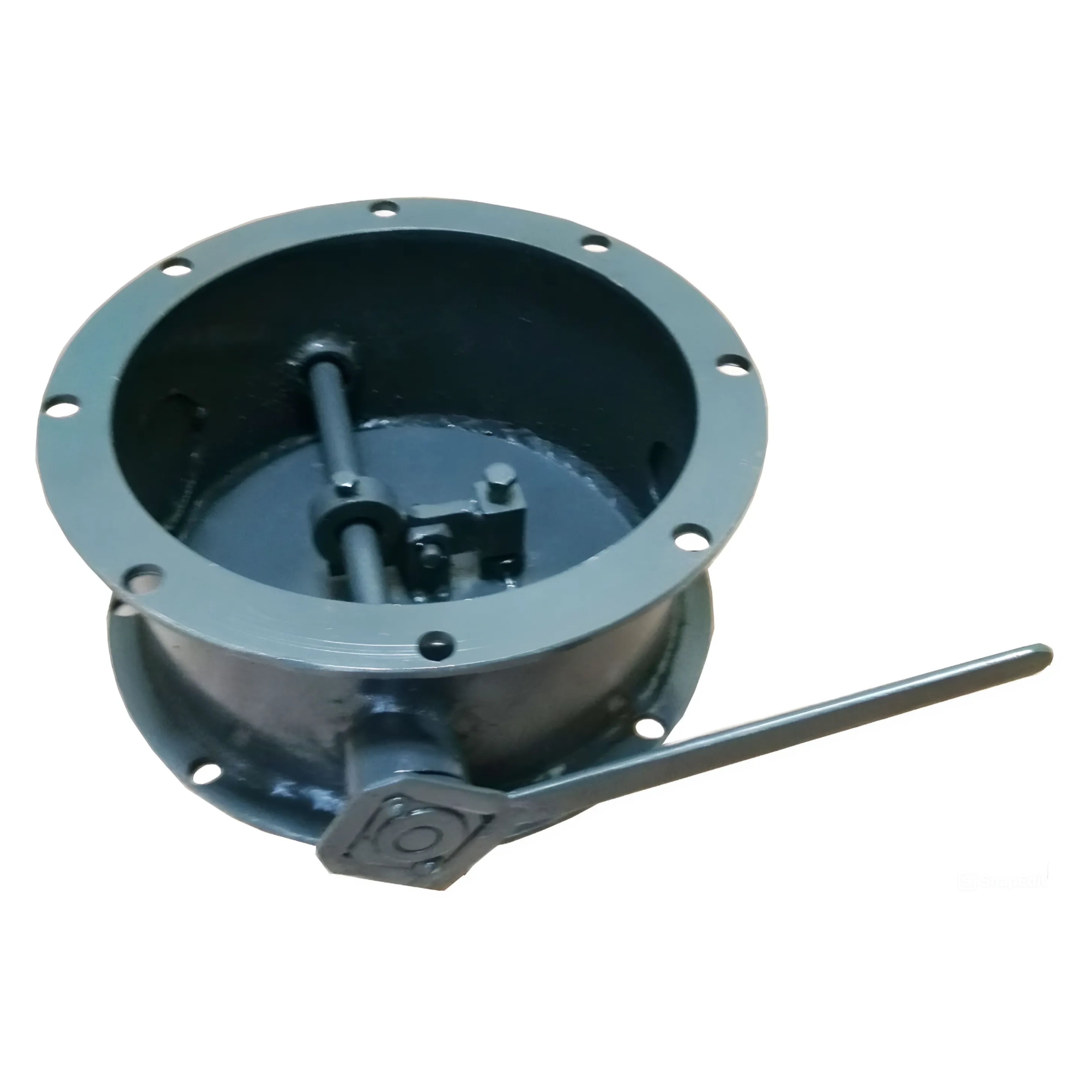

Клапан герметический фланцевый с ручным приводом КГ-150 служит для блокировки поступления внешнего воздуха в защитное сооружение гражданской обороны. Клапан эксплуатируется с рабочей температурой воздуха от -30 до +40°С.

Клапаны герметические фланцевые КГ производства ООО «Опытный завод оборудования защитных сооружений» выпускаются согласно ТУ 28.14.11-001-52404267-2018.

Назначение клапанов герметических фланцевых КГ

Клапаны герметические фланцевые КГ предназначены для блокировки поступления наружного воздуха в защитные сооружения гражданской обороны. Более того, клапаны используются для отключения перетекания воздуха между различными помещениями убежища. Изделия комплектуются ручным приводом. Данные устройства устанавливаются исключительно в вентиляционных системах внутри ЗС ГО. Помимо этого, герметические клапаны находят применение в промышленных сферах, на производственных предприятиях, в помещениях атомных электростанций и метрополитенов.

Герметические клапаны с ручным приводом изготавливаются из стали. Выпускаются клапаны с различным диаметром тарели: 150 мм, 200 мм и 300 мм. Они маркируются как КГ-150, КГ-200, КГ-300.

В отличие от изделий других производителей, все модели клапанов: КГ-150, КГ-200, КГ-300, выпускаемые Опытным заводом оборудования защитных сооружений, поставляются с ответным фланцем и крепежом, что делает установку более простой и уменьшает расходы на дополнительные комплектующие.

Структура клапана герметического фланцевого с ручным приводом КГ-150

Структура клапана герметического фланцевого с ручным приводом КГ-150 включает в себя следующие элементы.

— Корпус. Корпус имеет сварную конструкцию. При открытом затворе (тарели) воздух проходит через корпус клапана. В закрытом состоянии движение воздуха блокируется.

— Тарель или затвор. Тарель является запорным элементом, который герметично перекрывает проходное сечение устройства.

— Рычаг. Рычаг обеспечивает прижатие тарели к уплотнительной поверхности корпуса.

— Ось. Ось соединяет тарель с рычагом.

— Пружина. Пружина предназначена для стабилизации тарели на потоке и обеспечивает открытие и закрытие клапана. При необходимости пружины в клапане КГ регулируются с помощью винтов.

— Вал. Вал передает движение от привода через рычаг тарели.

— Привод ручной в виде рукоятки.

— Уплотнение.

— Ограничитель. Ограничитель служит для работы гермоклапана при вертикальном или наклонном расположении вала.

— Указатель.

С помощью ответного фланца герметические клапаны КГ монтируются в воздуховоды систем вентиляции.

Маркировка клапанов герметических фланцевых

Каждый клапан КГ маркируется в соответствии с требованиями нормативной документации СНиП.

Условные обозначения маркировки клапанов:

КГ — клапан герметический;

(ОЗ) — завод-изготовитель (в данном случае — ООО «ОЗОЗС»);

150 — номинальный размер, мм.

Клапаны герметические по индивидуальному заказу

Наша компания готова изготовить герметические клапаны по индивидуальным размерам. Внесение изменений в конструкцию допускается, если они не влияют на герметические свойства изделия.

Срок годности клапанов герметических фланцевых с ручным приводом

Завод-изготовитель гарантирует соблюдение качественных и технических характеристик клапанов согласно паспорту при условии соблюдения эксплуатационных условий и режима хранения. Завод-изготовитель имеет право вносить изменения в конструкцию, не влияющие на защитные и герметические свойства изделия.

Наши специалисты предоставляют услуги по техническому обслуживанию гермоклапанов КГ на месте. В случае необходимости мы осуществляем ремонт или замену неисправных деталей.

Заказ клапана герметического фланцевого с ручным приводом КГ-150 на сайте ООО «СПН»

Вы можете оформить заказ на изготовление клапана герметического фланцевого с ручным приводом КГ-150 через компанию ООО «СПН». Для этого позвоните нам по номеру 8 (800) 101-33-23 или отправьте запрос на электронную почту info@ooospn.com.

Оплата и доставка КГ-150

Цена на клапан герметический фланцевый с ручным приводом КГ-150 уточняется в коммерческом предложении. Кроме всего прочего, доставка осуществляется по всей стране удобным для вас способом. Так, стоимость доставки может быть обсуждена с нашим специалистом.
