Анализатор-течеискатель АНТ-3М

Главная>Продукция>Средства измерения и контроля>Газоанализаторы и приборы химического контроля>Анализатор-течеискатель АНТ-3М
Взрывозащищенный переносной анализатор-течеискатель АНТ-3М с автономным питанием применяется для контроля содержания паров вредных веществ в воздухе.

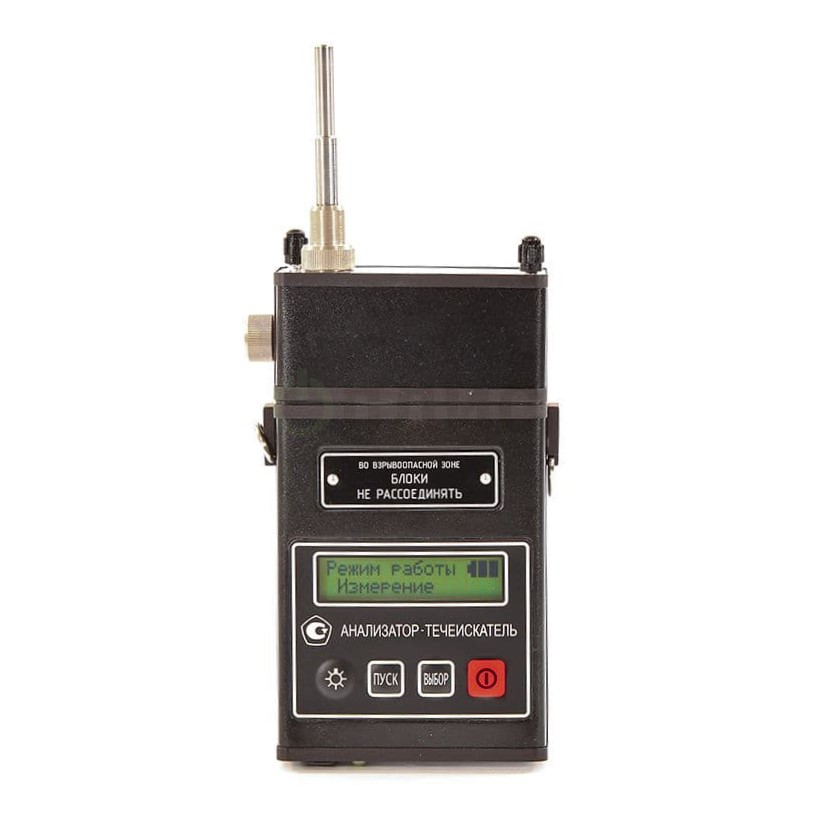

Анализатор-течеискатель АНТ-3М — изображение 2

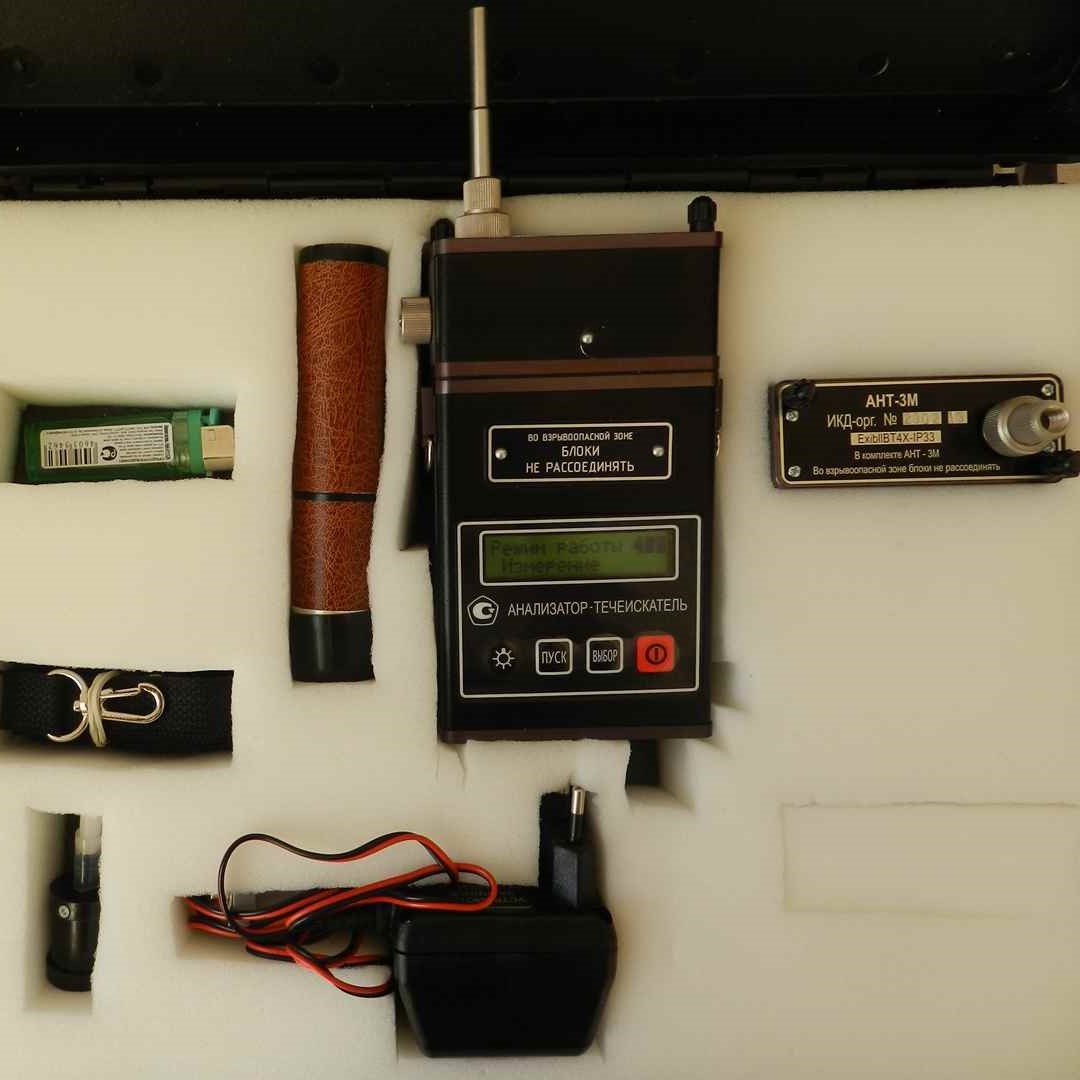

Анализатор-течеискатель АНТ-3М — изображение 3
Артикул 0401 Категория

АНТ-3М измеряет следующие вещества: Аммиак (NH3), Ацетилен (C2H2), Ацетон (C3H6O), Бензол (C6H6), Водород (H2), Диоксид азота (NO2), Диоксид серы (SO2), Диоксид углерода (CO2), Кислород (O2), Метан (CH4), Метанол (CH3OH), Озон (O3), Оксид азота (NO), Оксид углерода (CO), Сероводород (H2S), Толуол (C6H5-CH3), Углеводороды (C1-C10 ПДК), Формальдегид (CH2O), Хлор (Cl2), Этанол (C2H5OH), Этилен (C2H4).

Характеристики:

— Переносной;

— Многоканальный;

— Взрывозащищенный.



Модификации:

— Газосигнализаторы (анализаторы) состава воздуха АНТ-3М;

— Газосигнализаторы АНТ-3М АХОВ;

— Газоанализаторы-течеискатели АНТ-3МТ;

— Газоанализаторы для проведения экспертиз АНТ-3М Эксперт.

Узнать цену

Описание

Взрывозащищенный переносной анализатор-течеискатель АНТ-3М с автономным источником питания предназначен для контроля содержания паров опасных веществ в воздухе рабочей зоны и предельных концентрациях, угрожающих возникновению взрыва.



Назначение анализатора-течеискателя АНТ-3М

Анализатор-течеискатель АНТ-3М является одноканальным переносным устройством, имеющим взрывозащищенную конструкцию и компактные размеры. Более того, это восстанавливаемое промышленное изделие периодического действия с автономным питанием.

В анализаторе-течеискателе применяются блоки ФИД или ФИД-1, ИКД и ЭХД-СНО (фиксирование формальдегида и метанола) для измерения массовой концентрации паров вредных веществ в воздухе рабочей зоны или технологических газах, когда в контролируемом воздухе присутствует лишь одно исследуемое вещество.

Если в воздухе находятся пары нескольких веществ, анализатор АНТ-3М с указанными блоками служит индикатором общей загазованности. В этом случае он позволяет оценить распределение массовой концентрации вредных испарений и выявить зоны с повышенным уровнем загазованности для последующего определения концентраций отдельных веществ специфичными методами.



Комплектация анализатора-течеискателя АНТ-3М

В базовую комплектацию поставки АНТ-3М входит блок фотоионизационного детектора (ФИД) и блок обработки измерений.

Конструктивно анализатор имеет два блока — измерительный и обработки информации. В качестве измерительного блока используются следующие детекторы:

— В базовой конфигурации — фотоионизационный детектор с энергией ионизации 10,6 эВ (блок ФИД), который является основным детектором для анализатора;

— Сменный фотоионизационный блок детекторов с энергией ионизации 9,8 эВ (блок ФИД-1);

— Сменный инфракрасный датчик (блок ИКД);

— Электрохимический сменный датчик (блок ЭХД).

Число сменных измерительных блоков: ФИД — 1; ФИД-1 — 1; ЭХД — 9; ИКД — 2.



Прибор сертифицирован с маркировкой взрывозащиты 1ExibIIBT4X. Помимо этого, он оборудован ЖК-дисплеем, обеспечивающим отображение:

— Названия определяемых компонентов;

— Результатов измерений массовой (объемной) концентрации;

— Уровня заряда аккумуляторов;

— Сообщений об ошибках в работе анализатора.



Принцип действия анализатора-течеискателя АНТ-3М:

— Фотоионизационный с блоками ФИД и ФИД-1 (фотоионизационный детектор);

— Электрохимический с блоками ЭХД (электрохимический датчик);

— Инфракрасный с блоками ИКД (инфракрасный датчик).



Массовая концентрация веществ, измеряемая базовой комплектацией АНТ-3М

— Фенол:  0,15–2 мг/м3

— Оксид азота, тетрахлорэтилен, трихлорэтилен: 5–50 мг/м3

— Бензол: 2,5–60 мг/м3

— Циклогексанон: 5–60 мг/м3

— Стирол: 2,5–80 мг/м3

— Диметилформамид: 5–100 мг/м3

— Бутанол, винилхлорид, пропанол: 5–150 мг/м3

— Аммиак: 10–150 мг/м3

— Сероводород: 20–200 мг/м3

— Изобутилен: 30–300 мг/м3

— Ксилол, толуол, этилбензол: 25–300 мг/м3

— Бутилацетат, метилэтилкетон: 100–400 мг/м3

— Этилацетат: 25–400 мг/м3

— Этилцеллозольв: 10–400 мг/м3

— Пропилен: 50–500 мг/м3

— Этилен: 100–500 мг/м3

— Метилтретичный-бутиловый эфир: 50–600 мг/м3

— Циклогексан: 10–600 мг/м3

— Ацетон: 100–1000 мг/м3

— Скипидар: 150–1000 мг/м3

— Бензин, бензин-нефрас, керосин, уайт-спирит, углеводороды алифатические (С4-С10): 50–2000 мг/м3

— Пропан-бутан: 150–2000 мг/м3

— Этанол: 500–2000 мг/м3

Примечание: прибор АНТ-3М градуируется по определяемым веществам в соответствии с приведенным перечнем и требованиями заказчика.

Для измерения массовой концентрации веществ, к которым нечувствителен ФИД, можно использовать сменные блоки на базе электрохимических и инфракрасных детекторов, не входящих в базовый комплект поставки.

Дополнительная комплектация может производиться как при первичном заказе, так и в процессе эксплуатации прибора.



Диапазоны измерений, определяемых сменными блоками АНТ-3М веществ

— ЭХД-О2 — кислород: (5–30) % объемных долей

— ИКД-CO2 — диоксид углерода: (0–4) % объемных долей

— ЭХД-H2S — сероводород: (5–30) мг/м3

— ИКД-органика для измерения концентраций метана: (0–13000) мг/м3

— ИКД-органика для измерения концентраций этана: (0–13000) мг/м3

— ЭХД-SO2 — диоксид серы: (5–50) мг/м3

— ИКД-органика для измерения концентраций пропана: (0–13000) мг/м3

— ЭХД-HCl — хлорид водород: (2,5–50) мг/м3

— ЭХД-Cl2 — хлор: (0,5–10) мг/м3

— ЭХД-CHO — формальдегид: (0,25–5) мг/м3

— ЭХД-CHO — метанол: (5–50) мг/м3

— ЭХД-NO2 — диоксида азота: (1–10) мг/м3

— ЭХД-O3 — озона: (0,1–10) мг/м3

— ЭХД-CO — оксида углерода: (10–100) мг/м3

— ФИД-1 (измерения высоких концентраций паров углеводородов) — углеводороды алифатические С4-С10%: (2000–12000) мг/м3



Базовый комплект поставки анализатора-течеискателя АНТ-3М

— ДКТЦ.413441.104 — Анализатор-течеискатель АНТ-3М* — 1 шт.

— ДКТЦ.413441.104 РЭ — Руководство по эксплуатации — 1 шт.

— МП-242-1644-2013 — Методика поверки — 1 шт.

— Сертификат соответствия с дополнением.

— ДКТЦ.436531.002-01 — Устройство зарядное — 1 шт.

— Комплект средств поверки и проверки работоспособности в составе:

  1. 269.001 ТУ — Комплект поверочный УП — рабочий эталон 2-го разряда — 1 шт.
  2. ДКТЦ.441549.001 — Устройство для проверки работоспособности — 1 шт.



Дополнительно можно заказать:

— Гибкий удлинитель длиной до 7 метров для проведения измерений в труднодоступных местах;

— Устройство связи с объектом (УСО) ДКТЦ.426476.001 ТУ для связи прибора с ПЭВМ.



Комплект насадок и сменных блоков для анализатора-течеискателя АНТ-3М, поставляемых по отдельному заказу

— ДКТЦ.418251.001-01 — Сменный блок ФИД-1.

— ДКТЦ.413.942.001 — Сменный блок ЭХД-Н2S.

— ДКТЦ.413.942.001-01 — Сменный блок ЭХД-SO2.

— ДКТЦ.413.942.001-02 — Сменный блок ЭХД-НСl.

— ДКТЦ.413.942.001-03 — Сменный блок ЭХД-Сl2.

— ДКТЦ.413.942.001-04 — Сменный блок ЭХД-СНО.

— ДКТЦ.413.942.001-05 — Сменный блок ЭХД-CO.

— ДКТЦ.413.942.001-06 — Сменный блок ЭХД-NО2.

— ДКТЦ.413.942.001-07 — Сменный блок ЭХД-O2.

— ДКТЦ.413.942.001-08 — Сменный блок ЭХД-О3.

— ДКТЦ.413.942.001-09 — Сменный блок ИКД-орг.

— ДКТЦ.413.942.001-10 — Сменный блок ИКД-СО2.

— ДКТЦ.413944.005 — Набор насадок.



Разрешительная документация и сертификаты на анализатор-течеискатель АНТ-3М

Для переносного анализатора-течеискателя АНТ-3М имеется Свидетельство об утверждении типа средств измерений на сам прибор и на поверочный комплект УП, а также Сертификат соответствия (Таможенный Союз). Данная документация высылается дополнительно по запросу потребителя.



Заказ анализатора-течеискателя АНТ-3М на сайте ООО «СПН»

Вы можете оформить заказ на изготовление анализатора-течеискателя АНТ-3М через компанию ООО «СПН». Для этого позвоните нам по номеру 8 (800) 101-33-23 или отправьте запрос на электронную почту info@ooospn.com.



Оплата и доставка анализатора-течеискателя АНТ-3М

Цена АНТ-3М уточняется в коммерческом предложении. Между тем, доставка осуществляется по всей стране удобным для вас способом. Как следствие, стоимость доставки может быть обсуждена с нашим специалистом.

Технические характеристики

— Технические характеристики соответствуют ГОСТ 8.578-2002 и ГОСТ 12.1.005-88 и ГОСТ 13320-81.

— Исполнение прибора — IP33 в соответствии с ГОСТ 14254-96.

— Маркировка взрывозащиты АНТ-3М — ExibIIBT4X в соответствии с требованиями ГОСТ: Р 51330.0-99, Р 51330.10-99, Р 52350.0-2005 (может применяться во взрывоопасных зонах помещений и наружных установок).

— Время установления показаний — от 5 до 90 сек.

— Габаритные размеры (Д х Ш х В) анализатора с блоком ФИД или ФИД-1 — 190 х 90 х 35 мм.

— Габаритные размеры (Д х Ш х В) блока обработки информации — 125 х 90 х 35 мм.

— Габаритные размеры блока ФИД — 45 х 90 х 35 мм.

— Габаритные размеры сменных блоков ИКД или ЭХД — 40 х 90 х 35 мм.

— Масса анализатора с блоком ФИД или ФИД-1 — не более 0,6 кг.

— Масса блока обработки информации — не более 0,35 кг.

— Масса блока ФИД — не более 0,2 кг.

— Масса сменных блоков ИКД или ЭХД — не более 0,25 кг.

— Условия эксплуатации:

  1. Температура окружающей среды — от -20 до +40°С;
  2. Относительная влажность (при температуре +20 °С) — от 30 до 80%;
  3. Атмосферное давление — от 630 до 800мм рт. ст.

— Время непрерывной работы — не менее 6 ч.

— Индикация измерений АНТ-3М — прямая, алфавитно-цифровая.

— Периодическая поверка — не реже одного раз в двенадцать месяцев.

— Режим работы — периодический, повторяющийся.



На нашем сайте вы можете купить Анализатор-течеискатель АНТ-3М по ценам завода-изготовителя.
